안녕하세요. 오늘은 재질을 변경할 경우 유용할 것으로 생각되는 프로그램을 올림니다.

예를 들어 A6063으로 압출을하다. A6061로 변경하려고 합니다. 그리고 다시 A6063으로 돌아와서 압출하려합니다.

자! 여러분들은 어찌하시겠습니까.

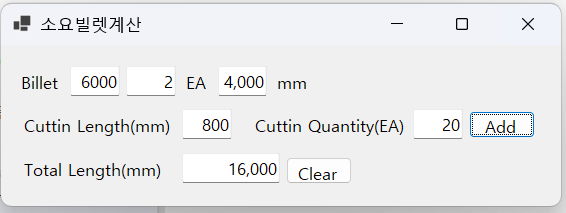

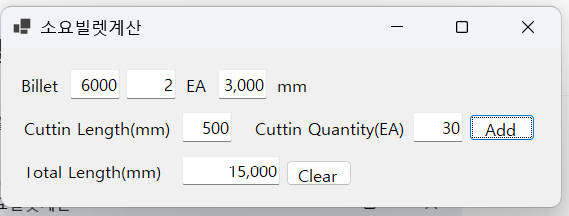

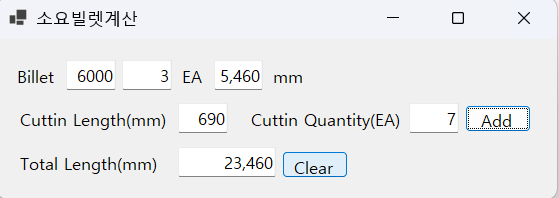

우선 A6063  제품 A를 압출하기 위해서는 500mm x 30ea 절단된 빌렛이 필요하고, 제품 B를 압출하기 위해서는 800mm x 20ea 절단된 빌렛이 필요합니다. 그러면 길이 6,000mm인 빌렛이 얼마나 필요할까요. 제가 계산해보니  6,000mmx5개와 1,000mm가 필요하네요. 여기에 추가로 다른 제품을 압출하고 A6061을 밀어야 합니다. 되도록 잔량이 적게 남아야하니깐요. 아님 B제품을 모자르게 밀던가요.

그리고 A6061 제품에 대한 계산도 해야합니다. 몇개를 올려야할 지, 정수로 떨어지면 좋지만 작업이란게 변수가 종종 발생합니다. 아래와 같이  적게 남는다면 가네고나 사용 가능한 제품을 뒤에 두고 압출을 해도되고 , 적당한 길이로 잘라서 나중에 사용하셔도 됨니다.

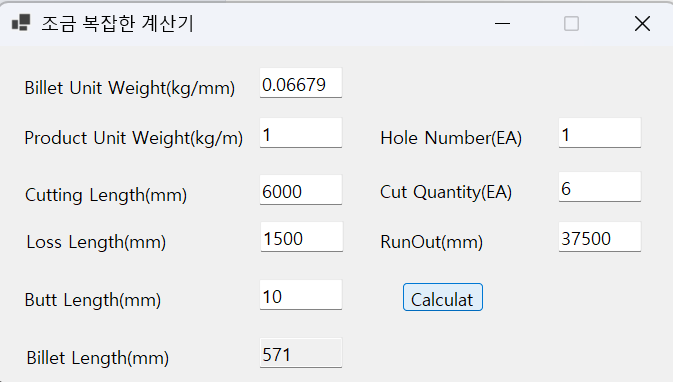

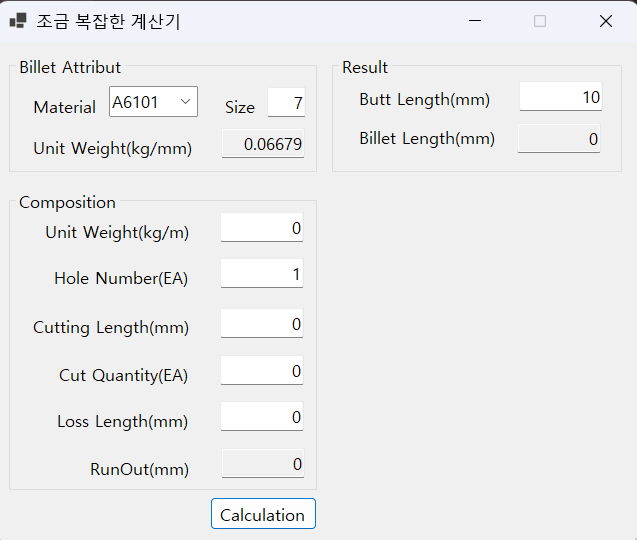

오늘은 조금 복잡한 계산기를 올림니다.

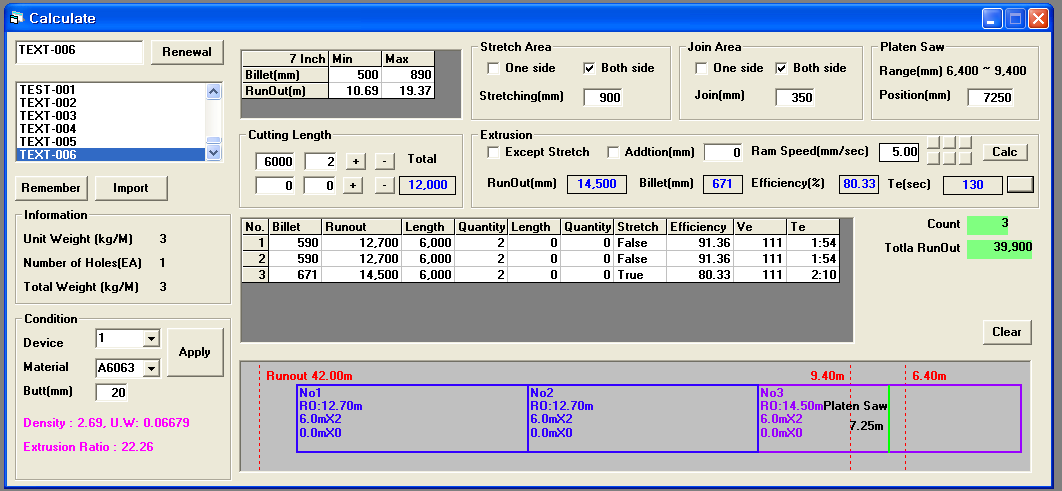

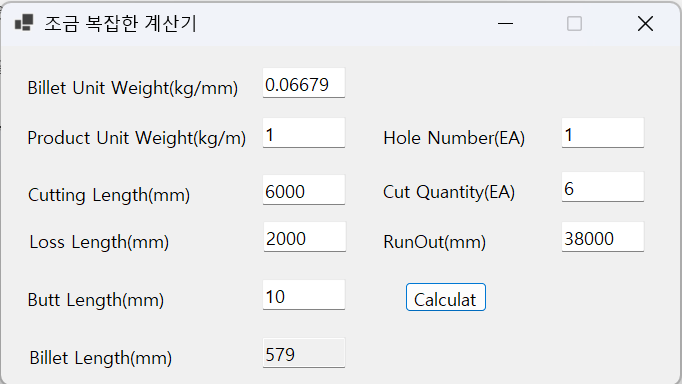

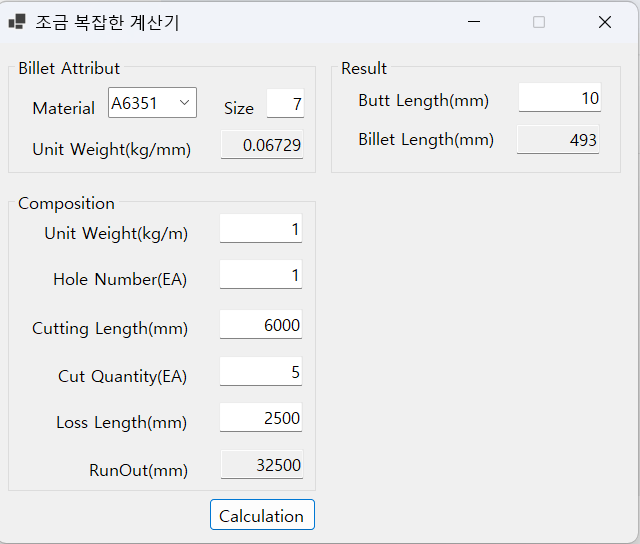

이번에 바뀐 내용은 런아웃을 세분화해서 계산되도록을 했습니다. 런아웃의 계산은 다음과 같습니다.

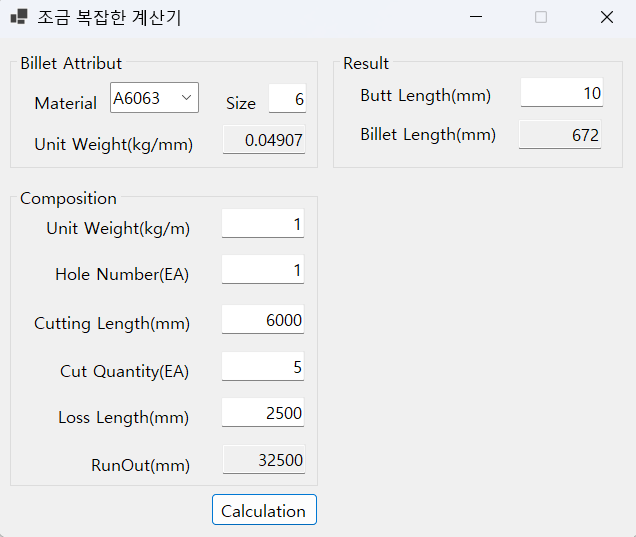

     런아웃 = (절단길이 x 수량) + Loss

여기서 Loss는 교정부분과 접합부의 버려지는 부분을 이야기합니다. 일반적으로 고정된 값이라 여기고, 특별히 조절이 필요한 경우 수정해 주어야합니다.

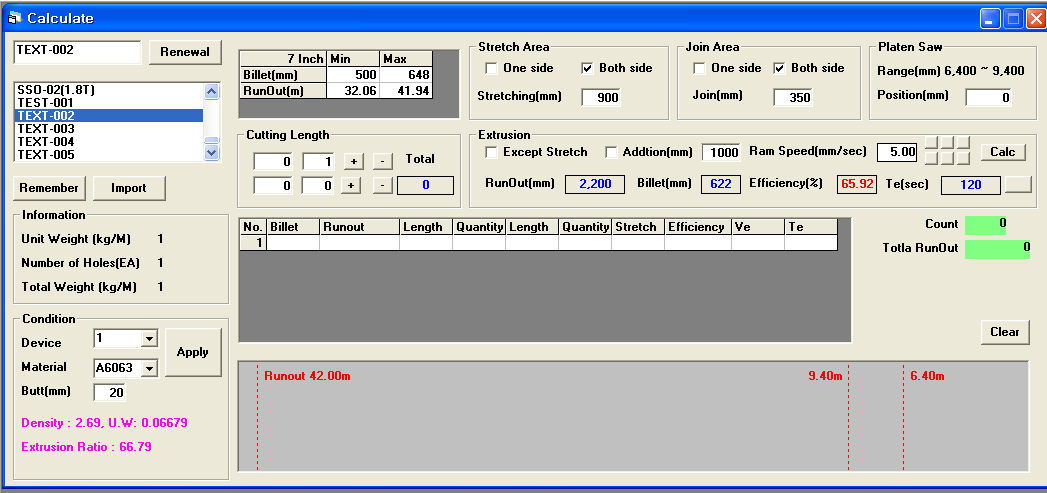

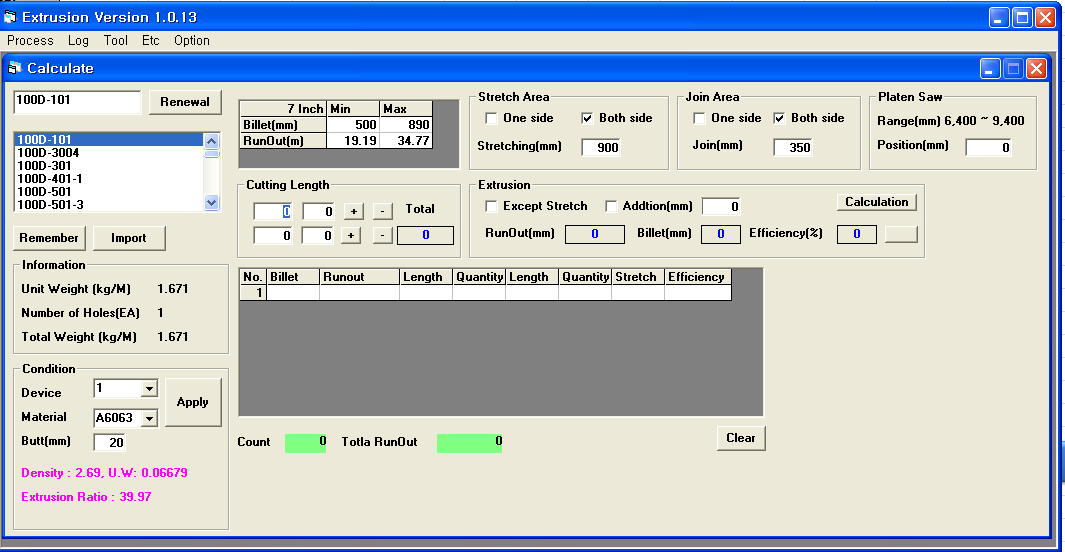

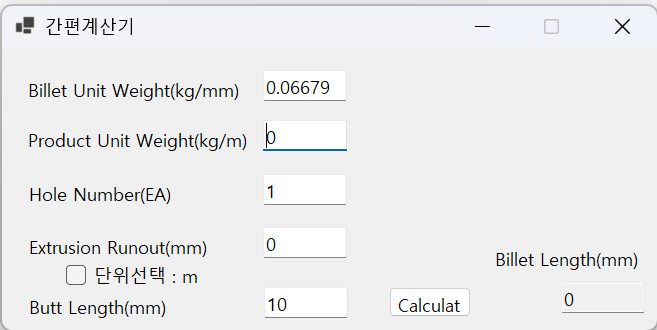

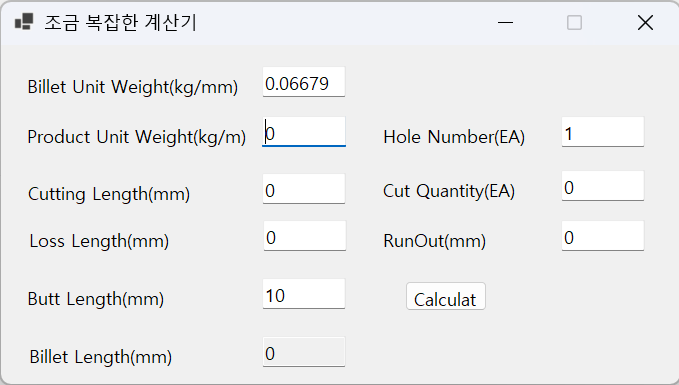

VB를 공부하면서 한 번 만들어 봤어요. 제대로 작동할 지는 모르지만 일단 빌렛 계산 프로그램을 올립니다. 그 구성은 아래와 같습니다. 빌렛 산출 계산 연습에 사용해보세요.

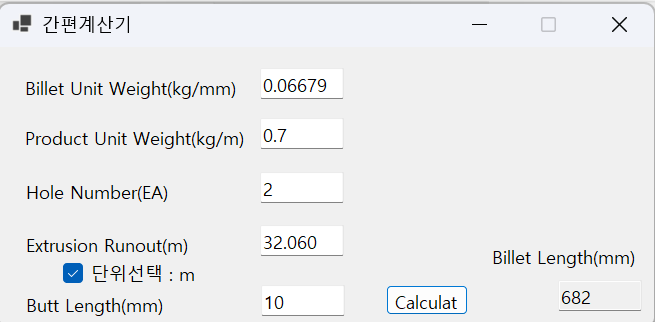

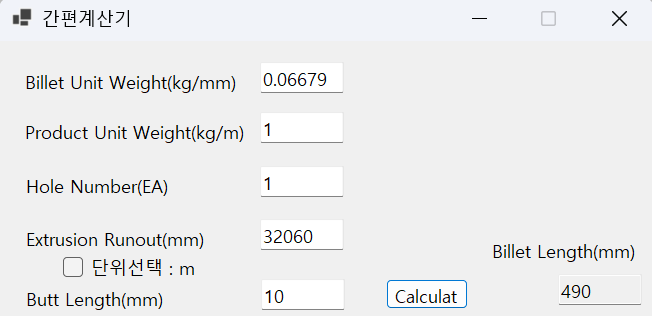

- Billet Unit Weight : 1mm당 빌렛의 단중, 여러분들이 사용하시는 단중을 입력하시면 됩니다.

- Product Unit Weight : 1m당 제품의 단중입니다.

- Hole Number : 금형의 압출 홀수

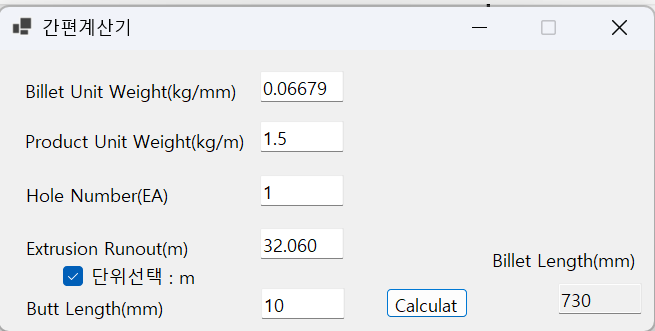

- Extrusion RunOut : 압출할 길이, 기본설정은  mm이며, 단위 선택 첵크박스를 선택하면 기본 단위가 m로 바뀜.

- Butt Length : 버트길이

예1)

예2)

예3)

- 조건

1.크기 : 7인치

2.투입가능한 빌렛길이 : 500 mm ~ 900mm

3.버트길이 :  20 mm

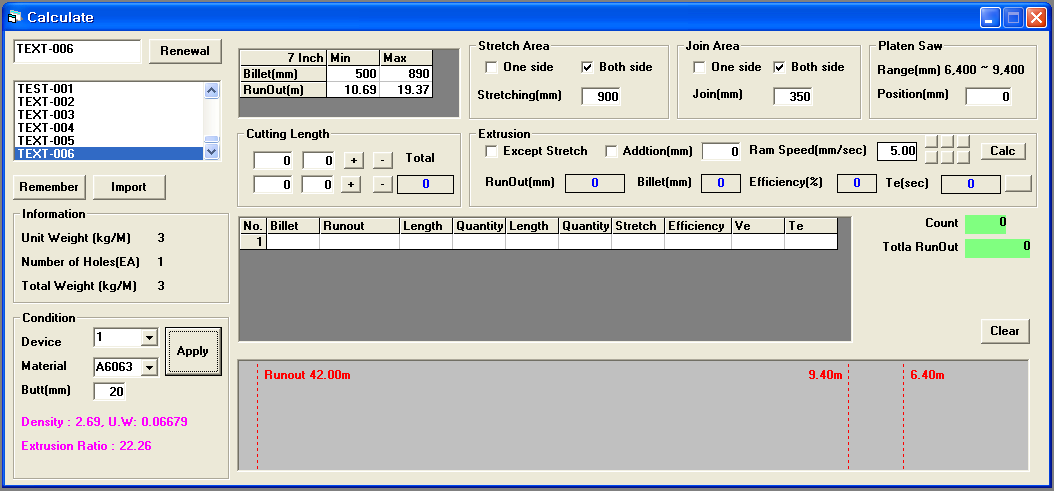

4.Platen Saw 이동 범위 : 6400mm ~ 9400mm

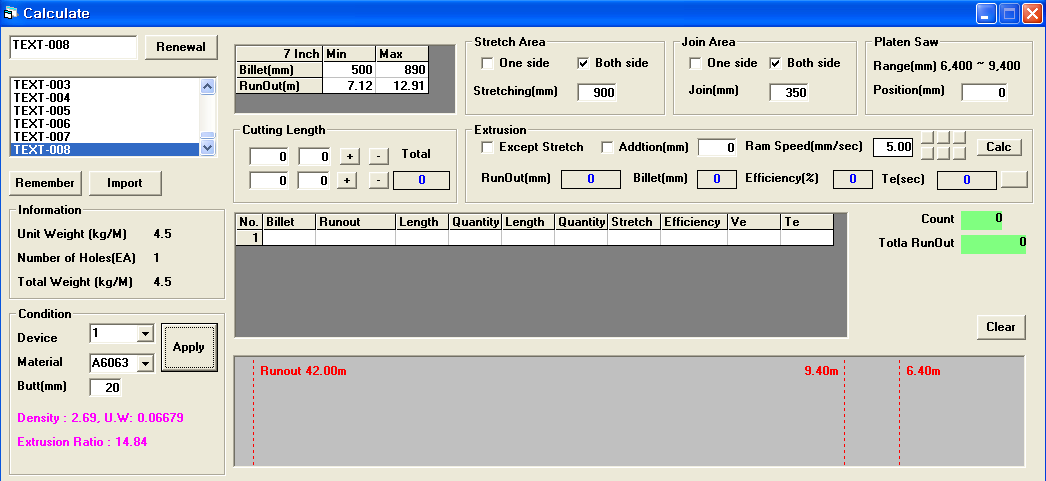

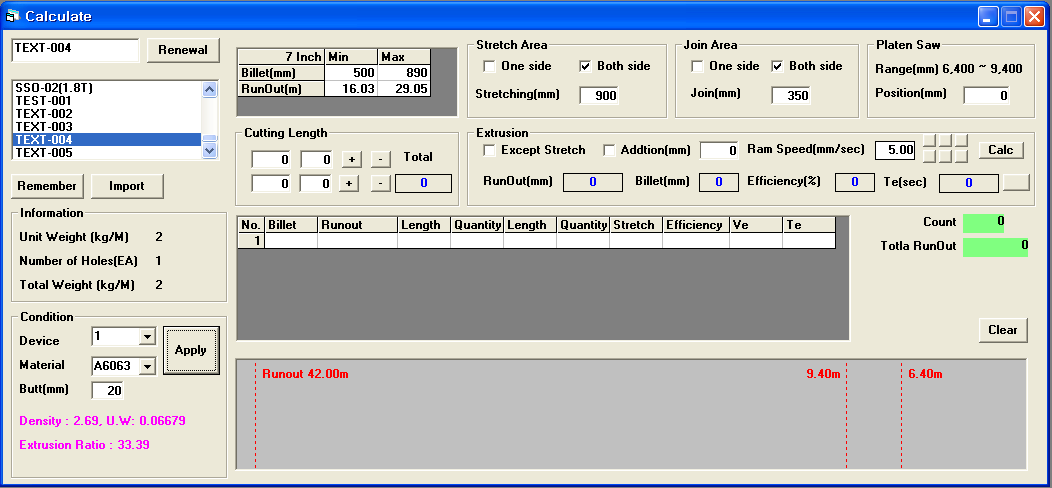

5.제품 단중별 초도 압출 예시

6.압출방법에 따른 빌렛 계산

6.1 빌렛 1개로 압출할 경우

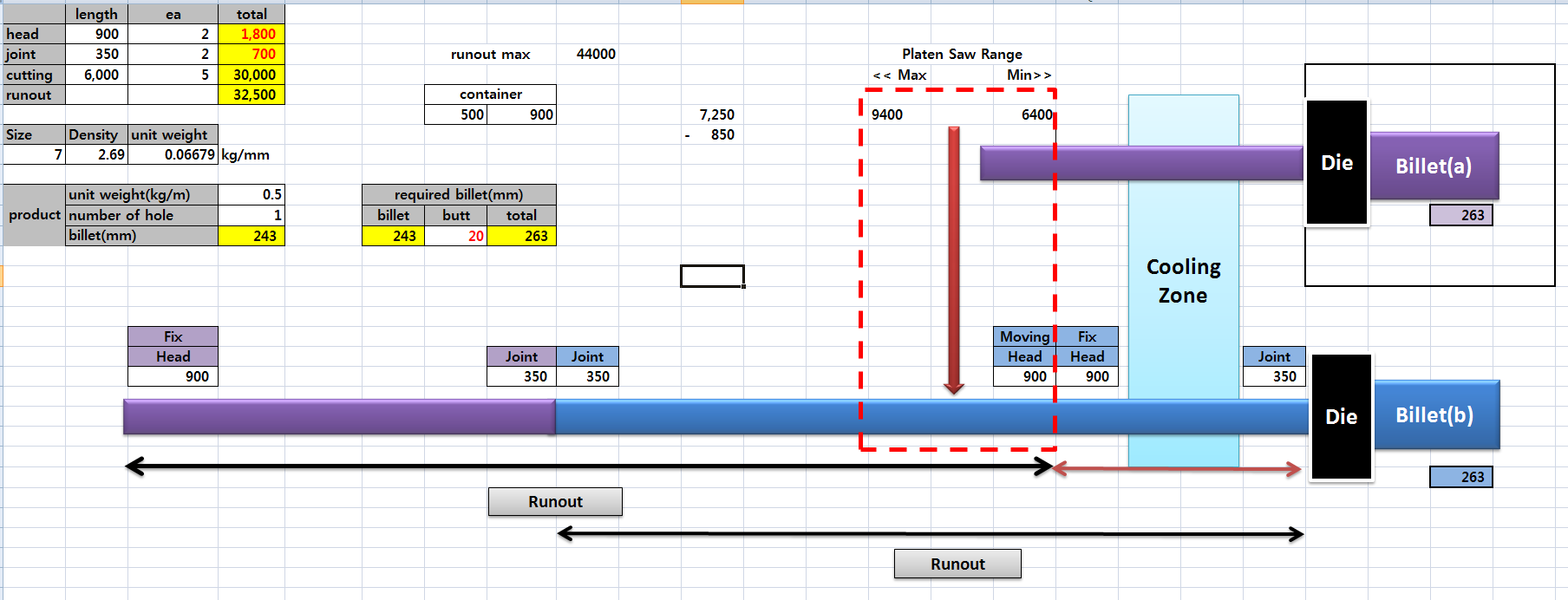

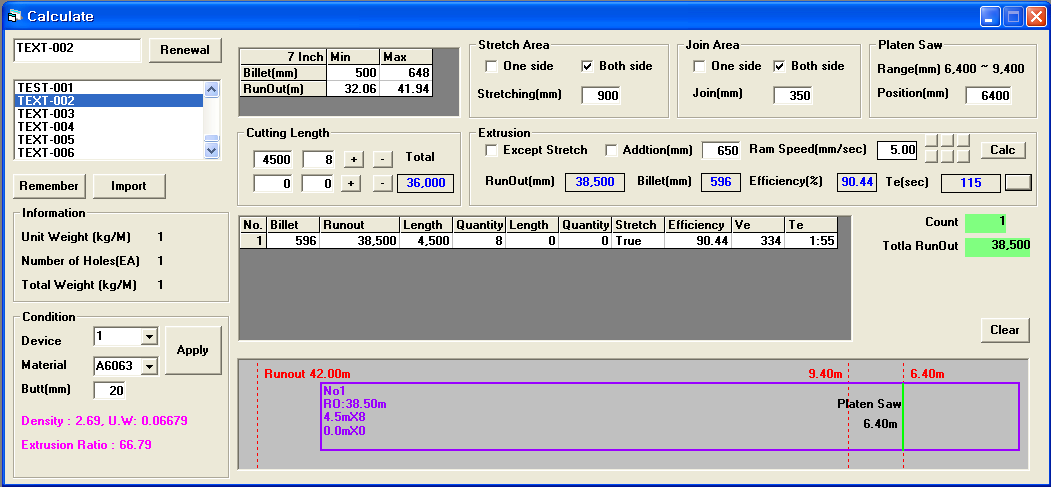

      선택 가능한 절단모드는 런아웃 길이 절단, 수동 절단, 압출기 절단(콘데이너가 열리고 버트 절단이 실행될때 절단됨.) 이 있다. 그리고 그 구성은 아래 그림과 같다.

- Stretch Area = Moving head + Fix head

- Join Area = Joint + Joint

- Cutting Length(Total) = Cutting Length x Quantity = cutting + cutting

6.1.1.절단길이 : 6,000mm

- 최대수량 : 6개, 런아웃 : 38.5m, 효율:90.44%

- 램속도가 5mm/sec일때 압출속도(Ve) 약334mm/sec, 압출시간(Te) 약1m55s

- 런아웃에 따른 빌렛 보정값 = 빌렛길이 + (런아웃 계산값 - 런아웃 실질값) / 압출비

                                           = 596 + ( 38500 - 42000) / 66.79

                                           = 596 + ( -52.4 )

                                           = 약 544mm

6.1.2.절단길이 : 4,500mm

- 최대수량 : 8개, 런아웃 : 38.5m, 효율: 90.44%

- 램속도가 5mm/sec일때 압출속도(Ve) 약334mm/sec, 압출시간(Te) 약1m55s

6.1.3.절단길이 : 1,500mm

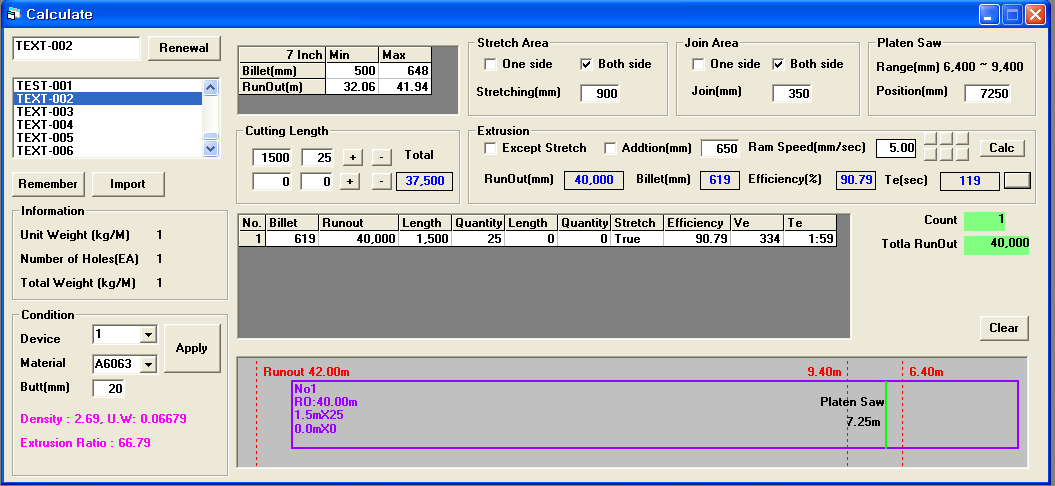

- 최대수량 : 25개, 런아웃 : 40m, 효율: 90.79%

- 램속도가 5mm/sec일때 압출속도(Ve) 약334mm/sec, 압출시간(Te) 약1m59s

6.2 빌렛 2개 이상으로 압출할 경우

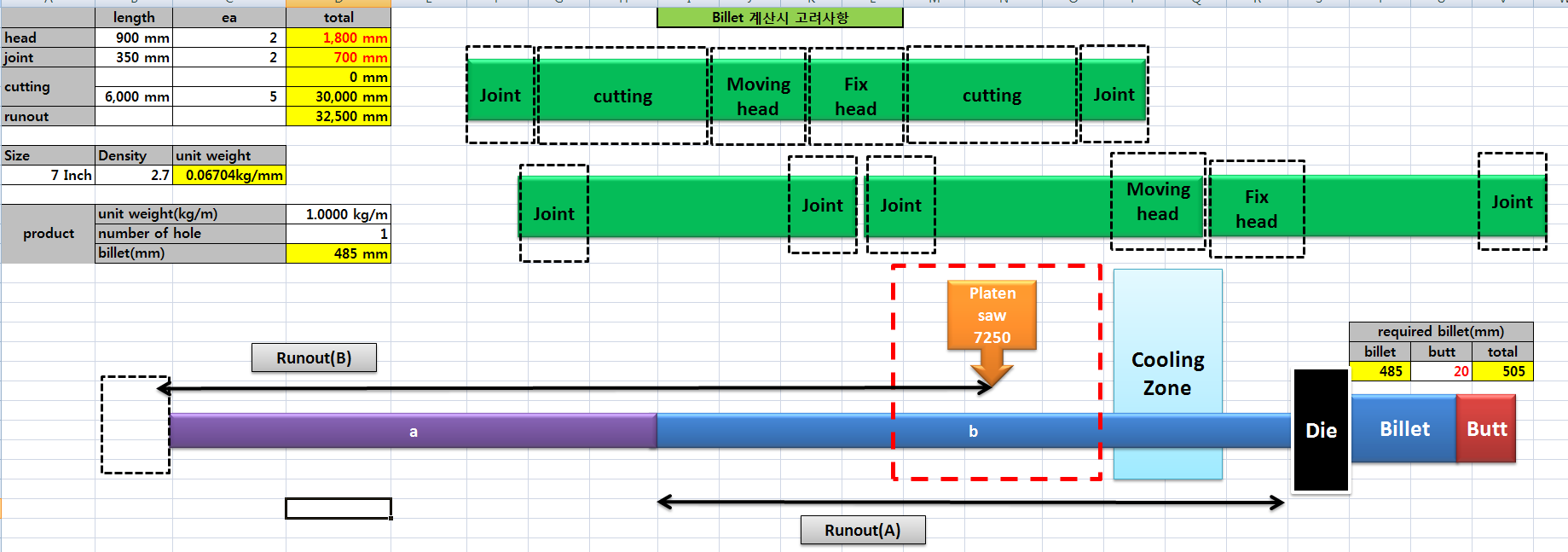

      선택 가능한 절단모드는 빌렛 갯수 절단, 수동 절단, 압출기 절단(콘데이너가 열리고 버트 절단이 실행될때 절단됨.) 이 있다. 그리고 그 구성은 아래 그림과 같다.

6,2,2 단중이 2kg/m인 제품을 압출할 경우

a) 구성

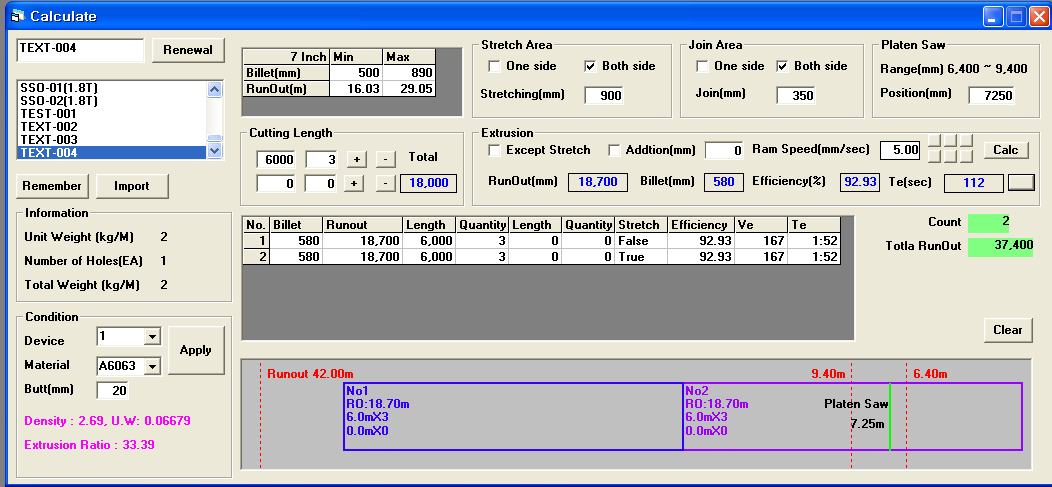

- 빌렛A : 6,000x3

- 빌렛B : 6,000x3

6,2,2 단중이 3kg/m인 제품을 압출할 경우

a) 구성

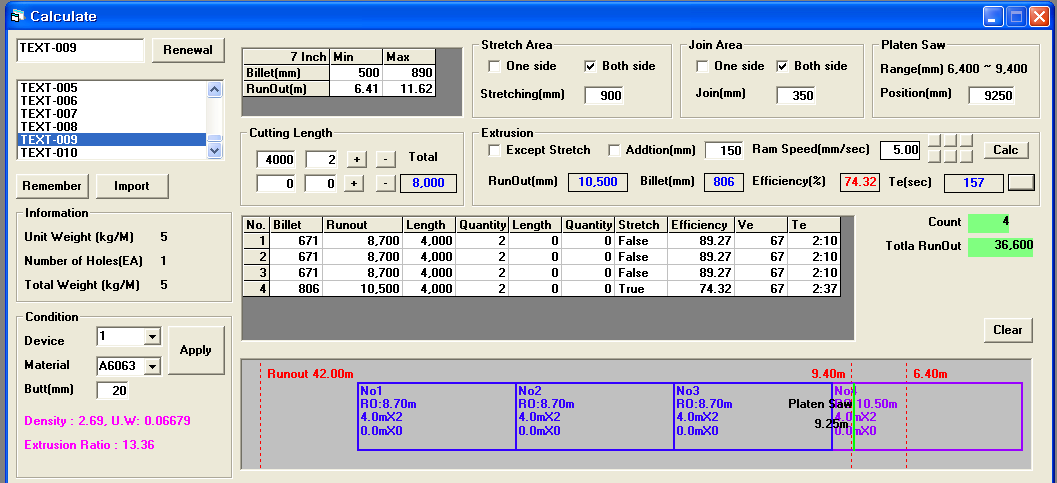

- 빌렛A : 6,000x2 - 2 ea

- 빌렛B : 6,000x2  - 1ea

6,2,3 단중이 5kg/m인 제품을 압출할 경우

a) 구성

- 빌렛A : 4,000x2 - 3 ea

- 빌렛B : 4,000x2  - 1ea
